产品中心

充填

更新时间：2023-04-12

CT PF型煤矿充填密闭用酚醛树脂发泡材料由 A 组份、B 组份组成，A 组份是红褐色液体，为机高分子混合物，该材料主要成分为酚醛树脂；B 组份是一种棕褐色液体，为酸混合物，该材料主要成分为苯酚磺酸、硫酸等。

7*24小时咨询电话

18168690397

产品详情

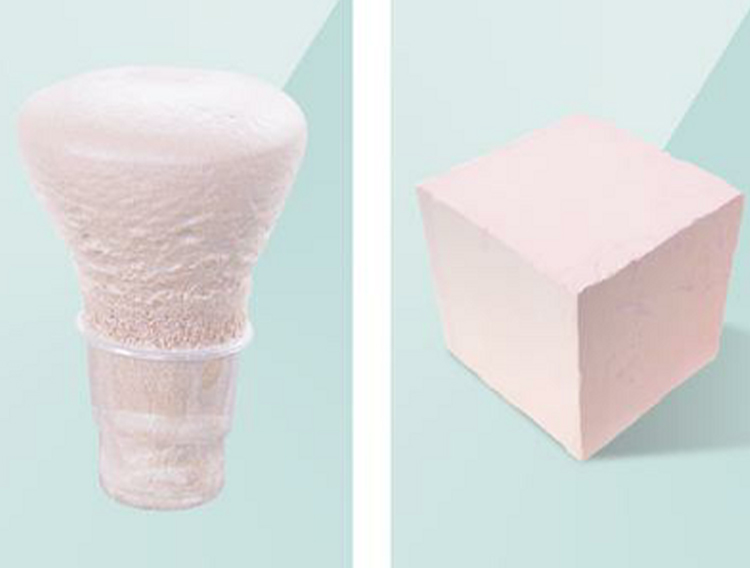

1 产品简介

CT PF型煤矿充填密闭用酚醛树脂发泡材料由 A 组份、B 组份组成，A 组份是红褐色液体，为机高分子混合物，该材料主要成分为酚醛树脂；B 组份是一种棕褐色液体，为酸混合物，该材料主要成分为苯酚磺酸、硫酸等。A 组份、B 组份按体积比4:1 混合固化后生成的固结体具有较高力学性能，适用于充填破碎顶板（煤）防止顶板瓦斯聚集，阻止内外空气交换，防止破碎顶煤发火，构筑防火墙、密闭墙，防止有害气体涌出；充填空隙、废弃老峒、溜煤眼，防止漏风发火，防止采空区瓦斯涌出，阻止采空区遗煤氧化自燃。

2 主要用途及适用范围

煤矿充填密闭用酚醛树脂发泡材料主要用于充填破碎顶板（煤）防止顶板瓦斯聚集，阻止内外空气交换，防止破碎顶煤发火，构筑防火墙、密闭墙；用于发火点快速封闭，防止有害气体涌出，提高作业安全，充填空隙、废弃老峒、溜煤眼，防止漏风发火充填采煤工作面进回风隅角，防止采空区瓦斯涌出，阻止采空区遗煤氧化自燃。

3 产品特点

煤矿充填密闭用酚醛树脂发泡材料具有以下特点：

①即时发泡，发泡温度低，膨胀系数大，充填用量小。

②泡沫体性能稳定、持久。

③具有良好的柔韧性能承受一定的地层运动。

④具有较高阻燃性能。

4主要技术指标

煤矿充填密闭用酚醛树脂发泡材料的主要技术指标见下表：

表 1 基本性能

序号	项目			指标
				A组分	B组分
1	外观			红褐色均匀液体，无结块	棕褐色均匀液体，无结块
2	闪点，℃			高于100℃或最高反应温度仍不闪燃	高于100℃或最高反应温度仍不闪燃
3	pH值			7.0-9.0	0-3.0（稀释50倍）
4	黏度，mPa.s			500-1500	50-500
5	密度，g/cm³			1.0-1.3	1.3-1.6
6	腐蚀性			基本无腐蚀或轻度腐蚀	基本无腐蚀或轻度腐蚀
7	有害物质限量	游离甲醛，%		≤0.30
		苯，g/kg		≤5.0
		甲苯+二甲苯，g/kg		≤150
		甲苯二异氰酸酯，g/kg		≤10
		总挥发性有机物含量，g/L		≤700
		卤代烃	二氯甲烷，g/kg	总量≤5.0
			1,2-二氯乙烷，g/kg
			1,1,2-三氯乙烷，g/kg
			三氯乙烯，g/kg

表 2 技术性能

序号	项目			指标
1	最高反应温度，℃			≤95
2	最高反应温度（模拟施工工艺），℃			≤114
3	固化时间，s			35±20
4	反应过程中有毒有害物质含量（模拟施工工艺），ppm	CO		≤1000
		CH2O		≤3000
		SO2		≤600
		NH3		≤1000
		CO2		≤50000
		HCN		≤1000
		NO2		≤1000
		HX（卤酸气体总量）		≤2000
5	氧指数，%			≥35
6	膨胀倍数，倍			≥25
7	阻燃性能	酒精喷灯燃烧试验	有焰燃烧时间平均值，s	≤3
			有焰燃烧时间最大值，s	≤10
			无焰燃烧时间平均值，s	≤10
			无焰燃烧时间最大值，s	≤30
			火焰扩展程度，mm	≤280
		酒精灯燃烧试验	有焰燃烧时间平均值，s	≤6
			有焰燃烧时间最大值，s	≤12
			无焰燃烧时间平均值，s	≤20
			无焰燃烧时间最大值，s	≤60
			火焰扩展程度，mm	≤250
		延燃试验		不延燃
8	抗压强度，kPa	压应变10%		≥10
		压应变30%		≥12
		压应变70%		≥40
9	燃烧后有毒有害物质限量，mg/g	卤酸气体		≤5
		氢氰酸		＜100
		一氧化碳		＜400
10	烟气毒性指数			≤5

首页

关于我们

产品中心

客户案例

服务支持

新闻资讯

加入我们

华球(中国)公司

products display

产品中心

充填
